Компания «ЭОС-М» является официальным дистрибьютором немецкой компании Alfons Haar на территории Российской Федерации.
Компания Alfons Haar разрабатывает и изготавливает специальное оборудование автоцистерн перевозки нефтепродуктов, аэродромных топливозаправщиков и складов горюче-смазочных материалов.
В производственную программу компании Alfons Haar входят: насосы, фильтры, дифференциальные манометры, счетчики, дозаторы жидкости «И», системы регулировки давления «Инлайн», донные клапана, системы предельного уровня налива, барабаны рукавов, компоненты гидравлики. Из этих компонентов проектируются и изготавливаются модульные установки для АТЗ и для стационарного применения. Агрегаты компании Alfons Haar разрабатываются из унифицированных узлов в соответствии с техническим заданием заказчика, отвечают мировым стандартам качества на оборудование для заправки воздушных судов и отличаются простотой технического обслуживания и сервиса. На их основе проектируются и изготавливаются комплектные системы топливообеспечения аэропортов с центральным управлением, сквозным учетом движения нефтепродуктов от приема топлива до заправки в крыло самолета.
|
|
|
|
|
Шиберные счетчики |
|
| |
|
|
Предназначены для измерения объема текучих и вязких нефтепродуктов.
|
|
| |
|
|
| |
 |
|
Общее
Шиберные счетчики МКА 800 А1, МКА 2290 А1 и МКА 3350А1 производства компании Alfons Haar для измерения промышленных жидкостей отличают следующие свойства:
- Особо легкий ход
- Высокая точность измерения
- Пониженная чувствительность к загрязнению продукта
- Низкие потери давления
- Большая продолжительность срока службы
- Пониженное шумообразование
- Малые габаритные размеры
Лопастным счетчиком производства компании Alfons Haar измеряют объем жидкости. Новые, модернизированные счетчики компании Alfons Haar характеризуются малыми потерями давления и малым весом. Все счетчики компании Alfons Haar имеют Общеевропейский (EWG) сертификат и сертификат Германии:
Сертификат Германии |
Nr. 1.32.8-5.243-HAM 91.33 |
EWG-сертификат |
Nr. 1.32-96.067 |
|
|
| |
|
|
| |
 |
|
Принцип работы
Лопастной счетчик компании Alfons Haar работает по принципу вытеснения жидкости. Разница давления продукта на входе и выходе счетчика, возникающая за счет эксцентрического расположения ротора, создает крутящий момент на роторе счетчика. Ротор приходит в движение. За один оборот ротора счетчика происходит замер 4 одинаковых объемов, заключенных между лопастями ротора и стенками корпуса счетчика. Количество оборотов ротора является исходными данными для измерения прошедшего объема. Обороты ротора передаются через угловой редуктор на механическую или через датчик импульсов на электронную счетную головку. Лопастные счетчики компании Alfons Haar характеризуются особо легким начальным моментом вращения.
|
|
| |
|
|
|
|
|
Технические данные и размеры
|
|
| |
| |
стандартное исполнение |
исполнение Х1 |
Метрологический допуск для продукта tº: |
от - 10ºС до + 50ºС |
до - 40ºС |
Окружающая температура: |
от - 25ºС до + 55ºС |
до - 50ºС |
Макс. допустимое давление: |
10 атм. |
10 атм. |
|
|
|
| МКА 800 А1…
|
|
|
|
|
|
Правое исполнение:
Счетчик с датчиком импульсов |
МКА 800 А1 RЕ |
1616 923 |
Счетчик |
МКА 800 А1 R |
1616 915 |
Левое исполнение:
Счетчик с датчиком импульсов
|
МКА 800 А1 LЕ |
1616 940 |
Счетчик |
МКА 800 А1 L |
1616 931 |
| |
Номинальный диаметр |
ДУ65 |
Объем счетчика |
0,80 л. |
Мин. количество замера |
от 50 до 100 л. |
Область измерения |
от 50 до 1200 л/мин |
Вес |
25 кг. |
Дополнительно:
|
Вварной фланец |
1076 562 |
Уплотнение |
1204 773 |
|

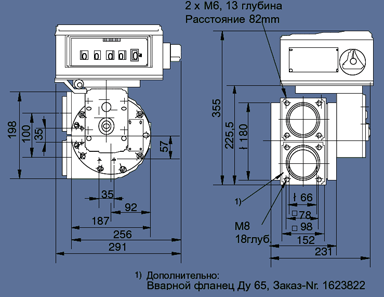

MKA 800 A1 L с механической счетной головкой Veeder-Root
|
|
|
|
|
| МКА 2290 А1…
|
|
|
|
|
|
Правое исполнение:
Счетчик с датчиком импульсов |
МКА 2290 А1 RЕ |
1612 570 |
Счетчик |
МКА 2290 А1 R |
1609 269 |
Левое исполнение:
Счетчик с датчиком импульсов
|
МКА 2290 А1 LЕ |
1612 561 |
Счетчик |
МКА 2290 А1 L |
1609 250 |
| |
Номинальный диаметр |
ДУ80 |
Объем счетчика |
2,29 л. |
Мин. количество замера |
100 или 200 л. |
Область измерения |
от 80 до 2000 л/мин |
Вес |
52 кг. |
Дополнительно:
|
Вварной фланец |
1613 533 |
Уплотнение |
1204 773 |
|

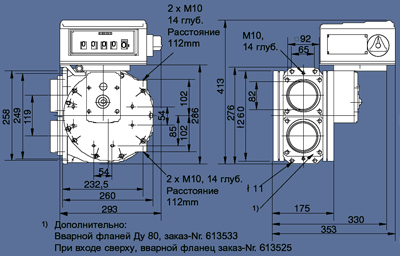

МКА 2290 А1 L с механической счетной головкой Veeder-Root |
|
|
|
| МКА 3350 А1…
|
|
|
|
|
|
Правое исполнение:
Счетчик с датчиком импульсов |
МКА 3350 А1 RЕ |
1610 135 |
Счетчик |
МКА 3350 А1 R |
1610 089 |
Левое исполнение:
Счетчик с датчиком импульсов
|
МКА 3350 А1 LE |
1609 137 |
Счетчик |
МКА 3350 А1 L |
1609 129 |
| |
Номинальный диаметр |
ДУ100 |
Объем счетчика |
3,35 л. |
Мин. количество замера |
100 или 200 л. |
Область измерения |
от 100 до 3000 л/мин |
Вес |
52 кг. |
Дополнительно:
|
Вварной фланец |
1611 115 |
Уплотнение |
1021 504 |
Вставка |
1602 370 |
Уплотнение |
1198 110 |
Фланец ДУ 100 |
1141 690 |
Уплотнение 110 х 174 |
1068 667 |
|
МКА 3350 А1 L с механической счетной головкой Veeder-Root |
|
|
| |
|
|
| |
|
|
Дополнительно |
|
| |
|
|
ELZ BE |
Veeder Root |
Kienzle |
Электронная счетная головка |
1346 969 |
|
|
Принтер DB 2 A |
1393 215 |
|
|
Механическая счетная головка |
|
1993 077 |
1993 123 |
с печатным устройством |
|
1989 576 |
1993 140 |
с выставлением количества |
|
1993 077 + 1993 115 |
1993 131 |
с печатным устройством и выставления количества |
|
1989 576 + 1993 115 |
1993 158 |
Редуктор счетчика |
|
в зависимости от типа счетчика |
Контакты вкл., электрические |
|
1981 303 |
1980 382 |
Контакты выкл., пневматические |
|
1981 540 |
1988 170 |
|
|
|
|
|
Дозаторы жидкости «И» и «ИМ» |
|
| |
|
|
Дозировочная система DKP … компании Alfons Haar служит для дозировки присадок в главный продукт в соответствующей пропорции. Дозатор компании Alfons Haar является самостоятельным узлом и выполнен из нержавеющей стали, приводной вал и шарниры выставлены на подшипниках. Простое управление при помощи переключателя с лицевой стороны счетчика, контроль циркуляции дозируемой жидкости.
|
|
| |
|
|
| |
 |
|
Технические данные и размеры |
|
| |
|
|
|
| |
|
Допустимая производительность: |
- ПВК-жидкость
- Нефтепродукт |
Уплотнение: |
NBR 872 для низких температур |
Рабочее давление |
10 атм. |
Дозировка |
0, 1, 2, 3 ‰ |
Область допусков при дозировании |
при 1 ‰ = 1 – 1,5 ‰
при 2 ‰ = 1,8 – 2,2 ‰
при 3 ‰ = 2,7 – 3,3 ‰
|
Максимальная производитель-ность дозатора для счетчиков: |
МКА 800 0, 0,5 или 0, 1 ‰
МКА 2290 0, 1, 2, 3 ‰
МКА 3350 0, 1, 2, 3 ‰
|
|
|
| |
|
|
| |
|
|
Типы дозаторов Alfons Haar |
|
| |
|
Артикул |
Тип |
Для счетчика |
Дозировка |
Впрыскивание |
1647004
1645605 |
DKP 0.4 B1
DKP 0.8 B1 |
МКА 800
МКА 800 |
0,05%
0,1% |
в крышку счетчика
в крышку счетчика |
1649538
2098798
1640611 |
DKP 2.7 А3-Х1
DKP 2.7 А5-Х1
DKP 2.7 – 4.8 А2-Х1 |
ZC 17-80/80
ZC 17-80/80
ZC 17-80/80 |
0,1%
0,1%
0,1; 0,2; 0,3% |
в крышку счетчика
в трубопровод
в трубопровод |
1649546
2098805
1640620 |
DKP 5.1 А3-Х1
DKP 5.1 А5-Х1
DKP 5.1 – 9.3 А2-Х1 |
ZC 17-80/150
ZC 17-80/150
ZC 17-80/150 |
0,1%
0,1%
0,1; 0,2; 0,3% |
в крышку счетчика
в трубопровод
в трубопровод |
1677752
1640522
2240902 |
DKP 2.7 А4-Х1
DKP 2.7 – 4.8 А1-Х1
DKP 2.7 А6-Х1 |
МКА 2290
МКА 2290
МКА 2290 |
0,1%
0,1; 0,2; 0,3%
0,1% |
в крышку счетчика
в крышку счетчика
в трубопровод |
2128297
1640603
2140134
2201324 |
DKP 4.1А4-Х1
DKP 4.1 - 7.1 А1-Х1
DKP 4.1 А6-Х1
DKP 4.1 – 7.1 А7-Х1 |
МКА 3350
МКА 3350
МКА 3350
МКА 3350 |
0,1%
0,1; 0,2; 0,3%
0,1%
0,1; 0,2; 0,3% |
в крышку счетчика
в крышку счетчика
в трубопровод
в трубопровод |
|
Фильтр ПВКЖ, 2 мкм |
Для счетчиков |
|
|
1677760 |
без трубных штуцеров |
|
|
|
1677841 |
DN 18/18 |
МКА 800 |
|
|
1677850 |
DN 22/22 |
МКА 2290 |
|
|
1677868 |
DN 28/22 |
МКА 3350 |
|
|
1677930 |
запасной фильтроэлемент |
для всех |
|
|
|
|
|
|
|
Дозатор жидкости «И» и «ИМ» с пневмоприводом |
|
| |
 |
|
Дозировочная система PDKP типа ПрециМИКС производства компании Alfons Haar служит для дозировки присадок в главный продукт в соответствующей пропорции. Дозатор компании Alfons Haar является самостоятельным узлом и выполнен из нержавеющей стали. Привод производится сжатым воздухом.
Управление через электронную счетную головку (ELZ), контроль циркуляции дозируемой жидкости.
Простой монтаж дозатора присадок ПрециМИКС компании Alfons Haar и его компактность обеспечиваю дополнительное свободное пространство в рабочем отсеке автоцистерны. Дозатор является самовсасывающим насосом. Для обеспечения надежной работы мы рекомендуем установку расходного бака несколько выше дозатора. Возможно применение ПрециМИКС для дозировки как присадок к дизельному топливу, так и к ПВК-жидкости для продуктов класса AI и AII. Возможность самопромывки.
|
|
| |
|
|
| |
|
|
Технические данные |
|
| |
|
|
|
|
| |
|
|
Дозировка |
1:500 до 1:2000 |
Номинальное давление |
0 – 10 атм. |
Необходимое давление пневмопривода |
5 – 7 атм. |
Вес |
4,2 кг |
DFA указатель циркуляции |
Cамовсасывание |
Да
|
Габариты D * Н |
100 * 165 мм
|
Обогрев |
дополнительно
|
Дополнительно датчик пред. уровня в емкости |
Магнитные клапаны |
25V (12V дополнительно)
|
|
|
| |
|
|
- возможно изготовление в качестве устройства коммерческого учета
- компактные размеры и надежная работа
- возможность управления чужими электронными счетными головками счетчиков
- визуальный контроль процесса работы – каждый видит работу дозатора
- самовсасывающий дозатор с дополнительными функциями (напр. промывка для предотвращения затвердений)
- простой в обслуживании
|
|
| |
|
| |
|
|
 |
